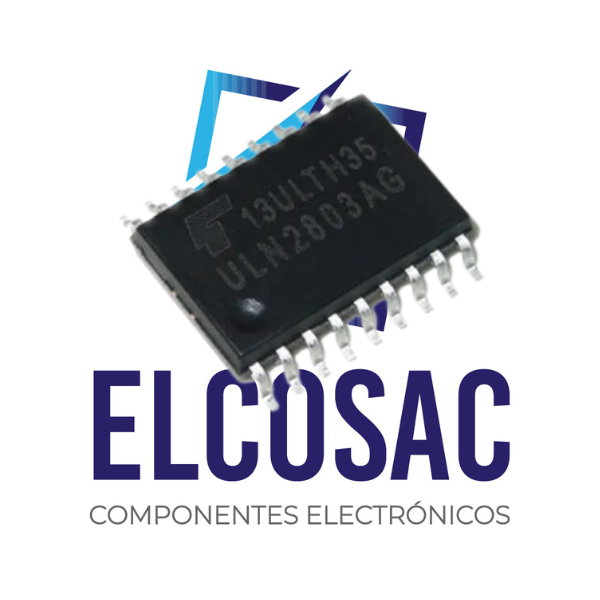

ULN2803AG SOIC-18 SUPERFICIAL

ULN2803AG SOIC-18 SUPERFICIAL, Es un circuito integrado (IC) de matriz de transistores Darlington de alto voltaje y alta corriente que se usa comúnmente en aplicaciones como relés, motores y lámparas. Contiene ocho pares de transistores Darlington que pueden impulsar cargas inductivas como solenoides y motores con corrientes de hasta 500 mA por canal y voltaje de hasta 50 V.

Cada par darlington consta de dos transistores NPN que están conectados en una configuración de emisor común. La base de cada transistor está impulsada por una resistencia de entrada interna, lo que permite que el ULN2803AG sea controlado directamente por salidas digitales o de microcontrolador. El ULN2803AG también incluye un diodo de sujeción interno para cada canal, que protege contra picos de voltaje cuando se manejan cargas inductivas.

El ULN2803AG está disponible en un DIP estándar de 18 pines (paquete dual en línea) y es compatible con una amplia gama de microcontroladores y otros circuitos digitales. Es una solución rentable y confiable para impulsar cargas inductivas en una variedad de aplicaciones. El ULN2803AG se usa comúnmente en aplicaciones que requieren una mayor cantidad de canales que los que pueden proporcionar ULN2003A o ULN2004A, como en automatización industrial, robótica y sistemas automotrices.
