PS2501 SOIC-4 SUPERFICIAL

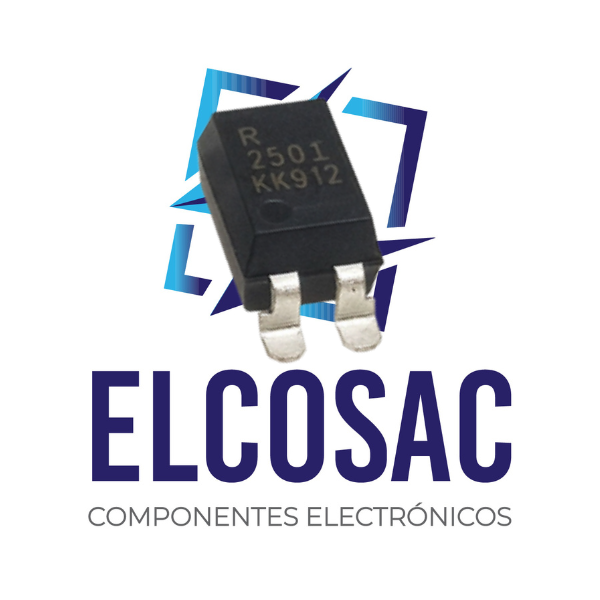

PS2501 SOIC-4 SUPERFICIAL, PS2501 es un tipo de optoacoplador u optoaislador, que es un circuito integrado (IC) que proporciona aislamiento eléctrico entre los circuitos de entrada y salida mediante una interfaz óptica. El PS2501 es producido por Renesas Electronics Corporation, un fabricante líder de semiconductores. Viene en un paquete SOIC-4 (circuito integrado de contorno pequeño).

El paquete SOIC-4 es un paquete de montaje en superficie con 4 conductores o pines dispuestos en una forma rectangular pequeña. Se usa comúnmente en aplicaciones electrónicas donde el espacio es limitado y se desea un ensamblaje de montaje en superficie. El «PS» en el número de pieza indica el tipo específico o serie de optoacoplador.

El optoacoplador PS2501 consta de un diodo emisor de luz (LED) infrarroja como entrada y un fototransistor o fotodiodo como salida, que están acoplados ópticamente pero aislados eléctricamente. Cuando el LED es activado por una señal de entrada, emite luz que es detectada por el fototransistor o fotodiodo, lo que hace que la salida cambie de estado. Los optoacopladores se usan comúnmente para aislamiento galvánico, supresión de ruido y cambio de nivel de señal en circuitos electrónicos.

El optoacoplador PS2501 se usa normalmente en aplicaciones como el aislamiento de circuitos de alto voltaje de los circuitos de bajo voltaje, la interfaz con entornos ruidosos o de alto voltaje y brinda protección contra picos o sobretensiones. Tiene un amplio rango de temperatura de funcionamiento y se puede utilizar en diversas aplicaciones industriales, automotrices y de electrónica de consumo.

El paquete SOIC-4 está diseñado para soldadura de montaje en superficie y, por lo general, tiene un paso (distancia entre pines) de 1,27 mm, lo que lo hace adecuado para procesos de ensamblaje automatizados. Al igual que con cualquier IC, es importante consultar la hoja de datos del fabricante y las notas de aplicación para un uso adecuado, incluidas las configuraciones de pines, las características eléctricas y las condiciones de funcionamiento recomendadas cuando se trabaja con el PS2501 o cualquier otro IC de optoacoplador.
